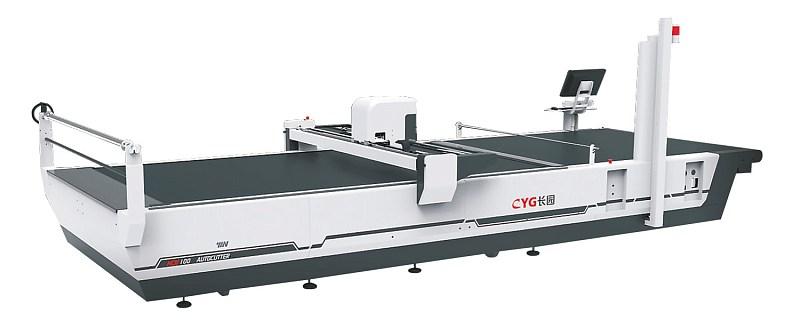

Автоматический раскройный комплекс CYG YIN HY-HCS100

Автоматический раскройный комплекс HY-HCS100

Особенности раскройного оборудования CYG YIN

1. Высочайшая точность кроя (точность позиционирования ножа ±0,065 мм).

• Если сборочное производство получает качественный крой — весь производственный цикл на предприятии работает как единый механизм.
• Компания гарантирует, что детали будут идентичными отправленным в задании на комплекс.

2. Высокая надёжность, устойчивость и бесперебойность работы.

• Большинство компаний, работающих по системе 7 × 24 (24 часа в сутки, 7 дней в неделю), используют оборудование компании YIN.

3. Энергопотребление — это качественный уровень оборудования. Комплекс использует не более 10 кВт.
4. Крой без межлекальных зазоров (крой «встык»).

• Крой «встык» — сильнейшая сторона оборудования YIN. При этом качество кроя для ассортимента верхней одежды является очень хорошим, в чём легко убедиться, проведя тестовый крой на ваших тканях.

5. Эффективность. Только на качественном крое вы получите рост производительности и экономию сырья. Комплекс в среднем работает около 15–20 лет, и уже через несколько лет
он будет приносить дивиденды.
6. Самые низкие эксплуатационные расходы в отрасли.

• Цена комплекса ниже в три раза, чем у ближайших конкурентов. Расходные материалы и запчасти производятся той же компанией.

7. Опции для вашего раскройного комплекса

• переезд раскройного комплекса между несколькими столами
• правостороннее управление
• усиленный вакуум
• непрерывный крой

Данный раскройный комплекс имеет ряд преимуществ

• Сокращение времени кроя, увеличение срока службы комплектующих.
• Возможность кроить «байтами» — частями раскладки, на которые раскройный комплекс разбивает её сам, опираясь на наиболее эффективное использование времени. Крой байтами
• позволяет создать максимальный вакуум при наиболее щадящем режиме работы турбины, что продлевает срок её службы.
• Многоуровневая регулировка вакуума — семь режимов — позволяет увеличить срок службы турбины и оптимизировать работу с настилами разных высот.
• Возможность установки сдвоенного быстросъемного сверла для изготовления отверстий разных диаметров. Воздушное охлаждение сверла предотвращает спекание синтетических и полусинтетических материалов при осуществлении проколов.
• Быстросъёмные заточные камни и система Grinding позволяют увеличить срок

Основная конфигурация

• Отдельная вакуумная турбина
• Конвеерный стол для резки
• Закрывающее покрытие
• Барабанный тип устройства
• Электронная система безопасности
• Конвеерный стол разгрузки кроя
• Система охлаждения ножа

Особенности

• Функция степени сжатия при крое имеет 8 уровней 0-7, возможен выбор уровня степени сжатия в ручном режиме
• Функция перекрёстного курса
• Автоматическая двойная заточка ножа
• Автоматическая функция покрытия
• Функция безопасного оператора



	HY-HCS100-2007JLM-3.15-2.5	HY-HCS100-2311JLM-3.15-2.5
Вес машины, кг	3400	3800
Длина машины, мм	7650	7650
Ширина машины, мм	2950	3300
Высота машины, мм	2100	2100
Высота края в сжатом состоянии, см	7	11
Толщина профиля ножа, мм	2,5	2,5
Заточка	С двойным встречным вращением	С двойным встречным вращением
Максимальная скорость резания, м/мин	60	60
Электропитание	380V 50Hz	380V 50Hz
Расход воздуха, л/мин	160	160
Давление воздуха при сжатии, атмосферы	0,5	0,5
Мощность всего комплекса, kW	30	30
Отклонение редуктора, градусы	0,2	0,2
Дополнительный воздушный цилиндр	Опция	Опция
Автоматический расчёт инерции при крое	Да	Да
Оптический датчик безопасности	Да	Да
Беспроводной датчик безопасности	Да	Да
Беспроводной датчик безопасности	Да	Да
Цилиндр давления	Стандартная конфигурация	Стандартная конфигурация
Сервомоторы, страна производитель	Япония (Yasakawa)	Япония (Yasakawa)
Редуктор, страна производитель	Япония	Япония
